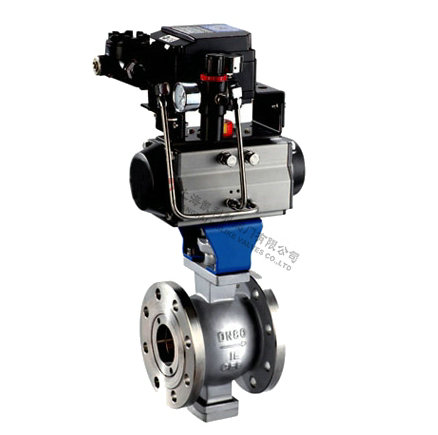

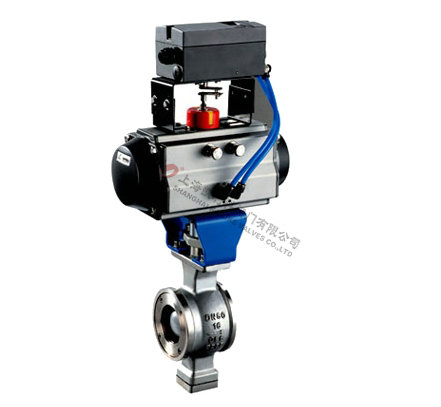

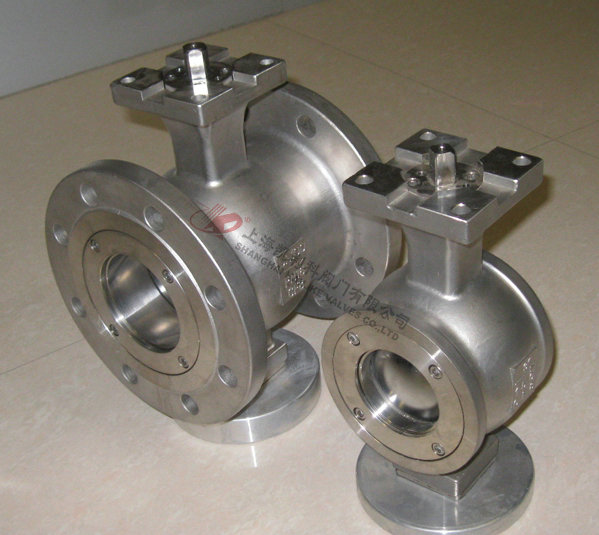

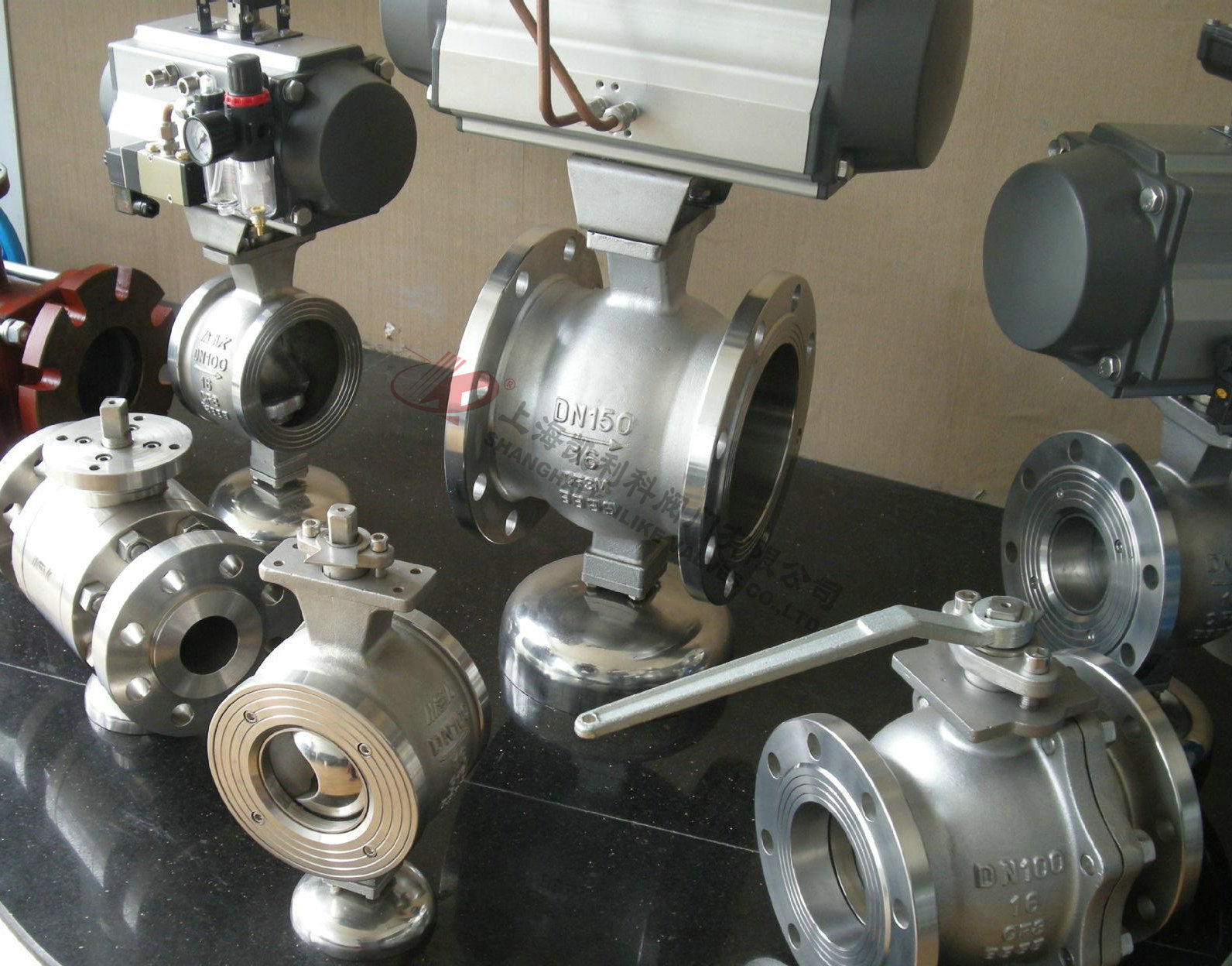

氣動V型球閥
氣動V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體既可用作控制調節閥，又可作關斷切斷閥。球芯上的V形切口與金屬閥座之間具有剪切作用，特別適用于控制高粘度，含纖維、固體顆粒及漿料等介質。
|
產品名稱： |
氣動V型球閥 |
產品型號： |
VQ640H/F/Y、VQ670H/F/Y |
|
公稱通徑： |
DN25～DN500 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～4.0Mpa |
連接方式： |
法蘭式、對夾式 |
|
適用溫度： |
-20～232℃～450℃ |
驅動方式： |
手動、蝸輪、電動、氣動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
蒸汽、液體、固體顆粒、粘稠、易結晶介質 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
氣動V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。球芯上的V形切口與金屬閥座之間具有剪切作用，特別適用于控制高粘度，含纖維、固體顆粒及漿料等介質。結構制造紙工業的紙漿顯得尤為優越。閥門的流通能力大、壓力損失小、且介質不會沉積在閥體中腔，閥門不僅具有近似等有分比的流量特性、可調范圍大，最大可調比為100：1，還具有精確調節與可靠定位的功能。
產品特點
氣動V型球閥是球閥的一種，它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能，與氣動或電動執行器配套，廣泛使用于工業過程自控系統中。
1、閥體整體式結構：對夾式和法蘭式V型球閥閥體都是整體側裝式結構，結構剛性強，不容易引起變形和外泄。
2、上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少。
3、閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球 面鍍硬鉻或噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好 耐腐蝕，適應范圍廣。
4、經濟實用性：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性價比高。
5，介質適應范圍廣：由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，使介質不易積存于內腔，所以 它除適合液體介質外，更適合于帶纖維及固體顆料介質的系統控制。
6、小流量精確控制：通過對小口徑閥芯特殊V型開口的加工，可實現小Cv值精確控制。
技術規范
|
設計依據 |
GB標準 |
ANSI標準 |
|
設計標準 |
GB/12237 |
ANSIB16.34 |
|
連接法蘭尺寸 |
GB/9113、JB/T79 |
ANSIB16.5 |
|
試驗和檢驗 |
JB/T9002 |
API598 |

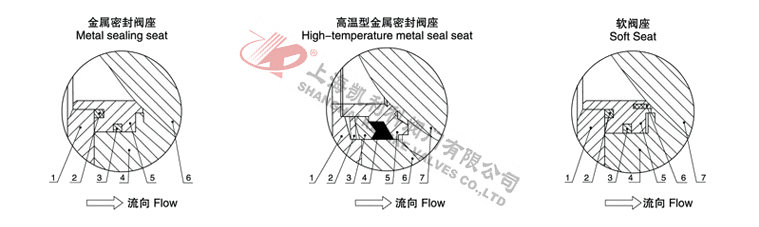

閥座參數
|
金屬密封閥座 |
高溫型金屬密封閥座 |
軟閥座 |
|
序號 |
名稱 |
溫度范圍℃ |
序號 |
名稱 |
溫度范圍℃ |
序號 |
名稱 |
溫度范圍℃ |
|
1 |
密封閥蓋 |
-20～160℃
-20～230℃ |
1 |
密封閥蓋 |
-20～425℃ |
1 |
密封閥蓋 |
-20～160℃ |
|
2 |
彈簧 |
2 |
碟簧 |
2 |
彈簧 |
|
3 |
O形圈 |
3 |
壓圈 |
3 |
O形圈 |
|
4 |
閥體 |
4 |
石墨環 |
4 |
閥體 |
|
5 |
密封座 |
5 |
閥座 |
5 |
密封座 |
|
6 |
閥芯 |
6 |
閥體 |
6 |
密封圈(PTFE) |
|
|
7 |
閥芯 |
7 |
閥芯 |

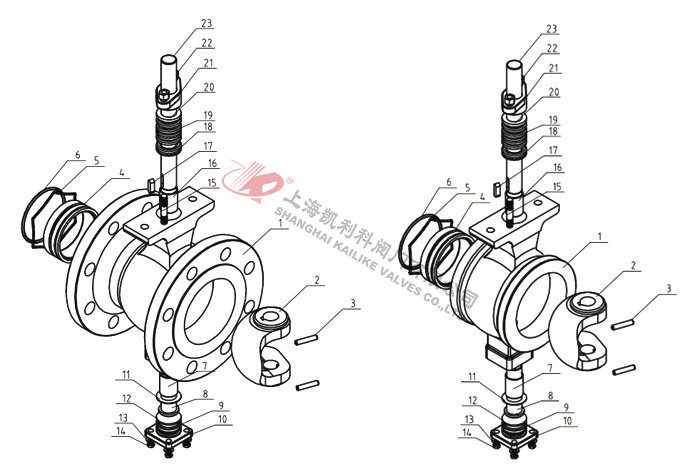

主要零件材質表
|
序號 |
名稱 |
數量(件) |
材料 |
|
1 |
閥體 |
1 |
WCB |
CF8 |
CF8M |
|
2 |
閥芯 |
1 |
CF8表面鍍硬鉻 |
CF8表面鍍硬鉻 |
CF8M表面鍍硬鉻 |
|
3 |
圓柱銷 |
2 |
304 |
304 |
316 |
|
4 |
閥座 |
1 |
304堆焊硬質合金 |
304堆焊硬質合金 |
316 |
|
5 |
彈簧 |
1 |
316 |
316 |
316 |
|
6 |
0型圈 |
1 |
氟橡膠 |
氟橡膠 |
氟橡膠 |
|
7 |
自潤滑軸承 |
|
304+PTFE |
304+PTFE |
316+PTFE |
|
8 |
下閥桿 |
1 |
20Cr13 |
304 |
316 |
|
9 |
O型圈 |
1 |
氟橡膠 |
氟橡膠 |
氟橡膠 |
|
10 |
后壓蓋 |
1 |
WCB |
CF8 |
CF8M |
|
11 |
環墊 |
1 |
PTFE |
PTFE |
PTFE |
|
12 |
調節墊片 |
1 |
PTFE |
PTFE |
PTFE |
|
13 |
平墊片 |
4 |
Q235 |
304 |
304 |
|
14 |
螺栓 |
4 |
25 |
304 |
304 |
|
15 |
雙頭螺柱 |
2 |
25 |
304 |
304 |
|
16 |
自潤滑軸承 |
1 |
304+PTFE |
304+PTFE |
316+PTFE |
|
17 |
平鍵 |
1 |
20Cr13 |
304 |
316 |
|
18 |
下填料 |
1 |
PTFE |
PTFE |
PTFE |
|
19 |
中填料 |
1組 |
PTFE |
PTFE |
PTFE |
|
20 |
上填料 |
1 |
PTFE |
PTFE |
PTFE |
|
21 |
填料壓蓋 |
1 |
WCB |
CF8 |
CF8M |
|
22 |
螺母 |
2 |
35 |
304 |
304 |
|
23 |
上閥桿 |
1 |
20Cr13 |
304 |
316 |
執行機構
|
執行器型號 |
GT、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-20～+90℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
主要性能指標
|
公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數KV |
32 |
46 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
|
允許壓差(MPa) |
≤ 公稱壓力 |
|
動作范圍 |
0～90° |
|
泄露量Q |
軟密封VI級、硬密封IV級、符合ANSI B16.104標準 |
|
基本誤差 |
帶定位器：小于全行程的±2% |
|
回差 |
帶定位器：小于全行程的2% |

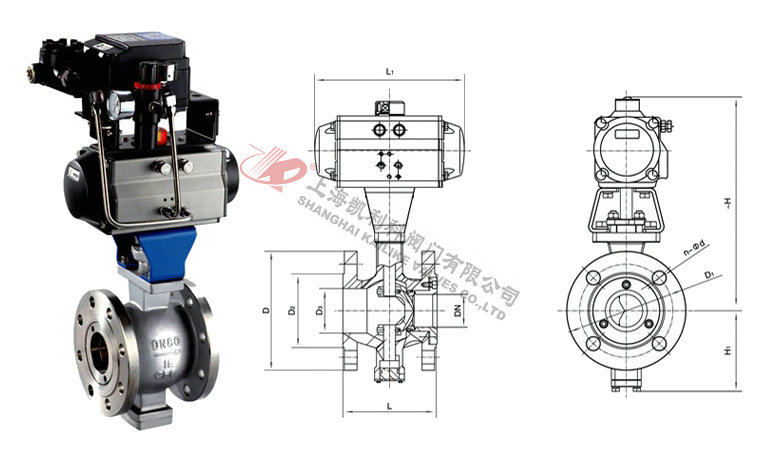

VQ640(F/H/Y)法蘭式氣動V型球閥外形結構圖
VQ640(F/H/Y)法蘭式氣動V型球閥主要外形及連接法蘭尺寸(1.6Mpa)
|
DN |
外形/連接尺寸 |
執行器型號 |
|
L |
L1 |
H |
H1 |
D |
D1 |
D2 |
D3 |
C |
f |
n-Φd |
|
25 |
102 |
159/248 |
260/290 |
87 |
115 |
85 |
65 |
38 |
16 |
2 |
4-Φ14 |
AT063D/AT088S |
|
32 |
105 |
159/248 |
267/297 |
87 |
140 |
100 |
76 |
42 |
18 |
3 |
4-Φ18 |
AT063D/AT088S |
|
40 |
114 |
211/269 |
292/312 |
87 |
150 |
110 |
84 |
50 |
18 |
3 |
4-Φ18 |
AT075D/AT100S |
|
50 |
124 |
248/269 |
292/312 |
97 |
165 |
125 |
99 |
60 |
20 |
3 |
4-Φ18 |
AT088D/AT100S |
|
65 |
145 |
269/315 |
327/340 |
112 |
185 |
145 |
118 |
75 |
20 |
3 |
4-Φ18 |
AT100D/AT115S |
|
80 |
165 |
315/345 |
359/381 |
112 |
200 |
160 |
132 |
94 |
20 |
3 |
8-Φ18 |
AT115D/AT125S |
|
100 |
194 |
345/409 |
395/412 |
122 |
220 |
180 |
156 |
110 |
22 |
3 |
8-Φ18 |
AT125D/AT145S |
|
125 |
213 |
409/438 |
399/416 |
142 |
250 |
210 |
184 |
135 |
22 |
3 |
8-Φ18 |
AT145D/AT160S |
|
150 |
229 |
438/550 |
461/486 |
165 |
285 |
240 |
211 |
165 |
24 |
3 |
8-Φ22 |
AT160D/AT190S |
|
200 |
243 |
550/600 |
509/553 |
195 |
340 |
295 |
266 |
210 |
24 |
3 |
12-Φ22 |
AT190D/AT210S |
|
250 |
297 |
633/730 |
603/628 |
237 |
405 |
355 |
319 |
260 |
26 |
3 |
12-Φ26 |
AT240D/AT270S |
|
300 |
334 |
730 |
790/825 |
287 |
460 |
410 |
370 |
310 |
28 |
4 |
12-Φ26 |
AT270D |
|
350 |
414 |
1180 |
828/858 |
338 |
520 |
470 |
429 |
360 |
30 |
4 |
16-Φ26 |
AW20 |
|
400 |
490 |
1180 |
1063/- |
390 |
580 |
525 |
480 |
410 |
32 |
4 |
16-Φ30 |
AW20 |
|
500 |
600 |
1320 |
- |
510 |
715 |
650 |
609 |
510 |
36 |
4 |
16-Φ33 |
AW25 |
VQ640(F/H/Y)法蘭式氣動V型球閥主要外形及連接法蘭尺寸(2.5Mpa)
|
DN |
外形/連接尺寸 |
執行器型號 |
|
L |
L1 |
H |
H1 |
D |
D1 |
D2 |
D3 |
C |
f |
n-Φd |
|
25 |
102 |
159/248 |
260/290 |
87 |
115 |
85 |
65 |
38 |
16 |
3 |
4-Φ14 |
AT063D/AT088S |
|
32 |
105 |
159/248 |
267/297 |
87 |
140 |
100 |
76 |
42 |
18 |
3 |
4-Φ18 |
AT063D/AT088S |
|
40 |
114 |
211/269 |
292/312 |
87 |
150 |
110 |
84 |
50 |
18 |
3 |
4-Φ18 |
AT075D/AT100S |
|
50 |
124 |
248/315 |
312/325 |
97 |
165 |
125 |
99 |
60 |
20 |
3 |
4-Φ18 |
AT088D/AT115S |
|
65 |
145 |
315/345 |
340/362 |
112 |
185 |
145 |
118 |
75 |
22 |
3 |
8-Φ18 |
AT115D/AT125S |
|
80 |
165 |
345/409 |
381/398 |
112 |
200 |
160 |
132 |
94 |
24 |
3 |
8-Φ18 |
AT125D/AT145S |
|
100 |
194 |
345/409 |
395/412 |
122 |
235 |
190 |
156 |
110 |
24 |
3 |
8-Φ22 |
AT125D/AT145S |
|
125 |
213 |
409/438 |
416/441 |
142 |
270 |
220 |
184 |
135 |
26 |
3 |
8-Φ26 |
AT145D/AT160S |
|
150 |
229 |
438/550 |
486/530 |
165 |
300 |
250 |
211 |
165 |
28 |
3 |
8-Φ26 |
AT160D/AT190S |
|
200 |
243 |
550/600 |
553/578 |
195 |
360 |
310 |
274 |
210 |
30 |
3 |
12-Φ26 |
AT190D/AT210S |
|
250 |
297 |
633/730 |
628/673 |
237 |
425 |
370 |
330 |
260 |
32 |
3 |
12-Φ30 |
AT240D/AT270S |
|
300 |
334 |
730 |
725/755 |
281 |
485 |
430 |
389 |
310 |
34 |
4 |
16-Φ30 |
AT270D |
|
350 |
414 |
1180 |
858/- |
338 |
555 |
490 |
448 |
360 |
38 |
4 |
16-Φ33 |
AW20 |
|
400 |
490 |
1180 |
- |
390 |
620 |
550 |
503 |
410 |
40 |
4 |
16-Φ36 |
AW20 |
|
500 |
600 |
1320 |
- |
510 |
730 |
660 |
609 |
510 |
44 |
4 |
20-Φ36 |
AW25 |
注：系列球閥結構長度及連接法蘭尺寸可根據JB/T79標準或用戶要求設計。
注：數據XXX/XXX分別是氣動執行器雙作用式/單作用式(彈簧復位)。
注：根據不同閥門扭矩，使用介質適配的執行器型號可能有所不同，相關尺寸隨之改變。
注：以上執行器配置及數據均采用軟密封(F、N、P)閥門，硬密封閥門的配置及數據請咨詢本公司。
VQ640(F/H/Y)法蘭式氣動V型球閥主要外形及連接法蘭尺寸(Class150)
|
DN |
外形/連接尺寸 |
執行器型號 |
|
L |
L1 |
H |
H1 |
D |
D1 |
D2 |
D3 |
C |
f |
n-Φd |
|
25 |
102 |
159/248 |
260/290 |
87 |
108 |
79.5 |
51 |
38 |
12 |
1.6 |
4-Φ16 |
AT063D/AT088S |
|
32 |
105 |
159/248 |
267/297 |
87 |
117 |
88.9 |
64 |
42 |
13 |
1.6 |
4-Φ16 |
AT063D/AT088S |
|
40 |
114 |
211/269 |
292/312 |
87 |
127 |
98.4 |
73 |
50 |
14.5 |
1.6 |
4-Φ16 |
AT075D/AT100S |
|
50 |
124 |
248/269 |
292/312 |
97 |
152 |
120.6 |
92 |
60 |
15.8 |
1.6 |
4-Φ19 |
AT088D/AT100S |
|
65 |
145 |
248/315 |
327/340 |
112 |
178 |
139.7 |
105 |
75 |
17.6 |
1.6 |
4-Φ19 |
AT088D/AT115S |
|
80 |
165 |
315/345 |
359/381 |
112 |
190 |
152.4 |
127 |
94 |
19.1 |
1.6 |
4-Φ19 |
AT115D/AT125S |
|
100 |
194 |
345/409 |
395/412 |
122 |
229 |
190.5 |
157 |
110 |
23.9 |
1.6 |
8-Φ19 |
AT125D/AT145S |
|
125 |
213 |
409/438 |
399/416 |
142 |
254 |
216 |
186 |
135 |
23.9 |
1.6 |
8-Φ22 |
AT145D/AT160S |
|
150 |
229 |
438/550 |
461/486 |
165 |
279 |
241.3 |
216 |
165 |
25.4 |
1.6 |
8-Φ22 |
AT160D/AT190S |
|
200 |
243 |
550/600 |
509/553 |
195 |
343 |
298.5 |
270 |
210 |
28.6 |
1.6 |
8-Φ22 |
AT190D/AT210S |
|
250 |
297 |
633/730 |
603/628 |
237 |
406 |
362 |
324 |
260 |
30.2 |
1.6 |
12-Φ25 |
AT240D/AT270S |
|
300 |
334 |
730 |
790/825 |
281 |
483 |
432 |
381 |
310 |
31.8 |
1.6 |
12-Φ25 |
AT270D |
|
350 |
414 |
1180 |
828/858 |
338 |
533 |
476 |
413 |
360 |
35 |
1.6 |
12-Φ29 |
AW20 |
|
400 |
490 |
1180 |
1063/- |
390 |
597 |
539.5 |
470 |
410 |
36.6 |
1.6 |
16-Φ29 |
AW20 |
|
500 |
600 |
1320 |
- |
510 |
698 |
635 |
584 |
510 |
42.9 |
1.6 |
20-Φ32 |
AW25 |
注：系列球閥結構長度及連接法蘭尺寸可根據JB/T79標準或用戶要求設計。
注：數據XXX/XXX分別是氣動執行器雙作用式/單作用式(彈簧復位)。
注：根據不同閥門扭矩，使用介質適配的執行器型號可能有所不同，相關尺寸隨之改變。
注：以上執行器配置及數據均采用軟密封(F、N、P)閥門，硬密封閥門的配置及數據請咨詢本公司。

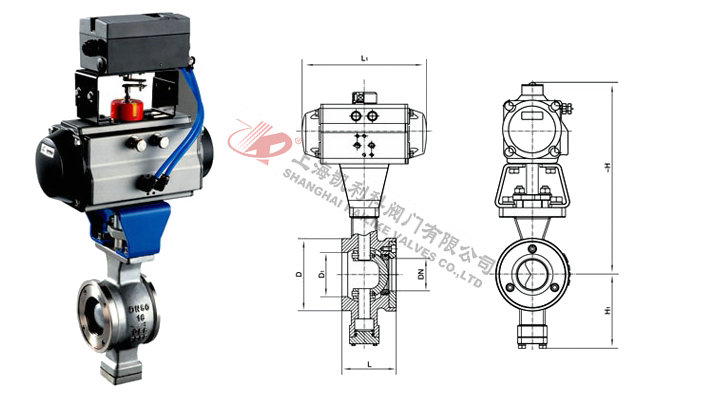

VQ670(F/H/Y)對夾式氣動V型球閥結構圖
VQ670(F/H/Y)對夾式氣動V型球閥主要外形連接尺寸
(1.6Mpa、2.5Mpa)：
|
DN |
外形/連接尺寸 |
執行器型號 |
|
L |
L1 |
H |
H1 |
D |
D1 |
|
25 |
62 |
159/248 |
260/290 |
87 |
68 |
38 |
AT063D/AT088S |
|
32 |
62 |
159/248 |
267/297 |
87 |
78 |
42 |
AT063D/AT088S |
|
40 |
62 |
211/248 |
292/312 |
87 |
85 |
50 |
AT075D/AT088S |
|
50 |
75 |
248/269 |
292/312 |
97 |
100 |
60 |
AT088D/AT100S |
|
65 |
90 |
248/315 |
332/340 |
112 |
120 |
75 |
AT088D/AT115S |
|
80 |
100 |
269/345 |
359/381 |
112 |
130 |
94 |
AT100D/AT125S |
|
100 |
115 |
345/409 |
394/411 |
122 |
158 |
110 |
AT125D/AT145S |
|
125 |
129 |
409/438 |
410/416 |
142 |
180 |
135 |
AT145D/AT160S |
|
150 |
160 |
438/550 |
461/486 |
165 |
216 |
165 |
AT160D/AT190S |
|
200 |
200 |
550/600 |
509/553 |
195 |
268 |
210 |
AT190D/AT210S |
|
250 |
240 |
633/730 |
572/628 |
237 |
325 |
260 |
AT240D/AT270S |
VQ670(F/H/Y)對夾式氣動V型球閥主要外形連接尺寸(Class150)：
|
DN |
外形/連接尺寸 |
執行器型號 |
|
L |
L1 |
H |
H1 |
D |
D1 |
|
25 |
1 |
62 |
159/248 |
260/290 |
87 |
68 |
38 |
AT063D/AT088S |
|
32 |
1-1/4 |
62 |
159/248 |
267/297 |
87 |
78 |
42 |
AT063D/AT088S |
|
40 |
1-1/2 |
62 |
211/248 |
292/312 |
87 |
85 |
50 |
AT075D/AT088S |
|
50 |
2 |
75 |
248/269 |
292/312 |
97 |
100 |
60 |
AT088D/AT100S |
|
65 |
2-1/2 |
90 |
248/315 |
332/340 |
112 |
120 |
75 |
AT088D/AT115S |
|
80 |
3 |
100 |
269/345 |
359/381 |
112 |
130 |
94 |
AT100D/AT125S |
|
100 |
4 |
115 |
345/409 |
394/411 |
122 |
158 |
110 |
AT125D/AT145S |
|
125 |
5 |
129 |
409/438 |
410/416 |
142 |
180 |
135 |
AT145D/AT160S |
|
150 |
6 |
160 |
438/550 |
461/486 |
165 |
216 |
165 |
AT160D/AT190S |
|
200 |
8 |
200 |
550/600 |
509/553 |
195 |
268 |
210 |
AT190D/AT210S |
|
250 |
10 |
240 |
633/730 |
572/628 |
237 |
325 |
260 |
AT240D/AT270S |
注：系列球閥結構長度及連接法蘭尺寸可根據JB/T79標準或用戶要求設計。
注：數據XXX/XXX分別是氣動執行器雙作用式/單作用式(彈簧復位)。
注：根據不同閥門扭矩，使用介質適配的執行器型號可能有所不同，相關尺寸隨之改變。
注：以上執行器配置及數據均采用軟密封(F、N、P)閥門，硬密封閥門的配置及數據請咨詢本公司。
聲明：【氣動V型球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的氣動V型球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
