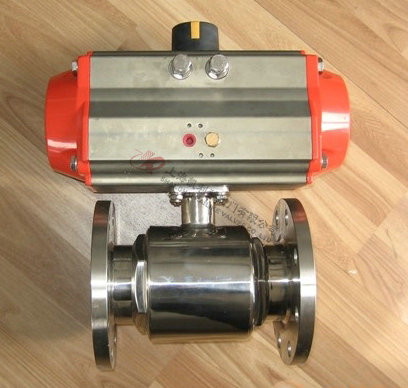

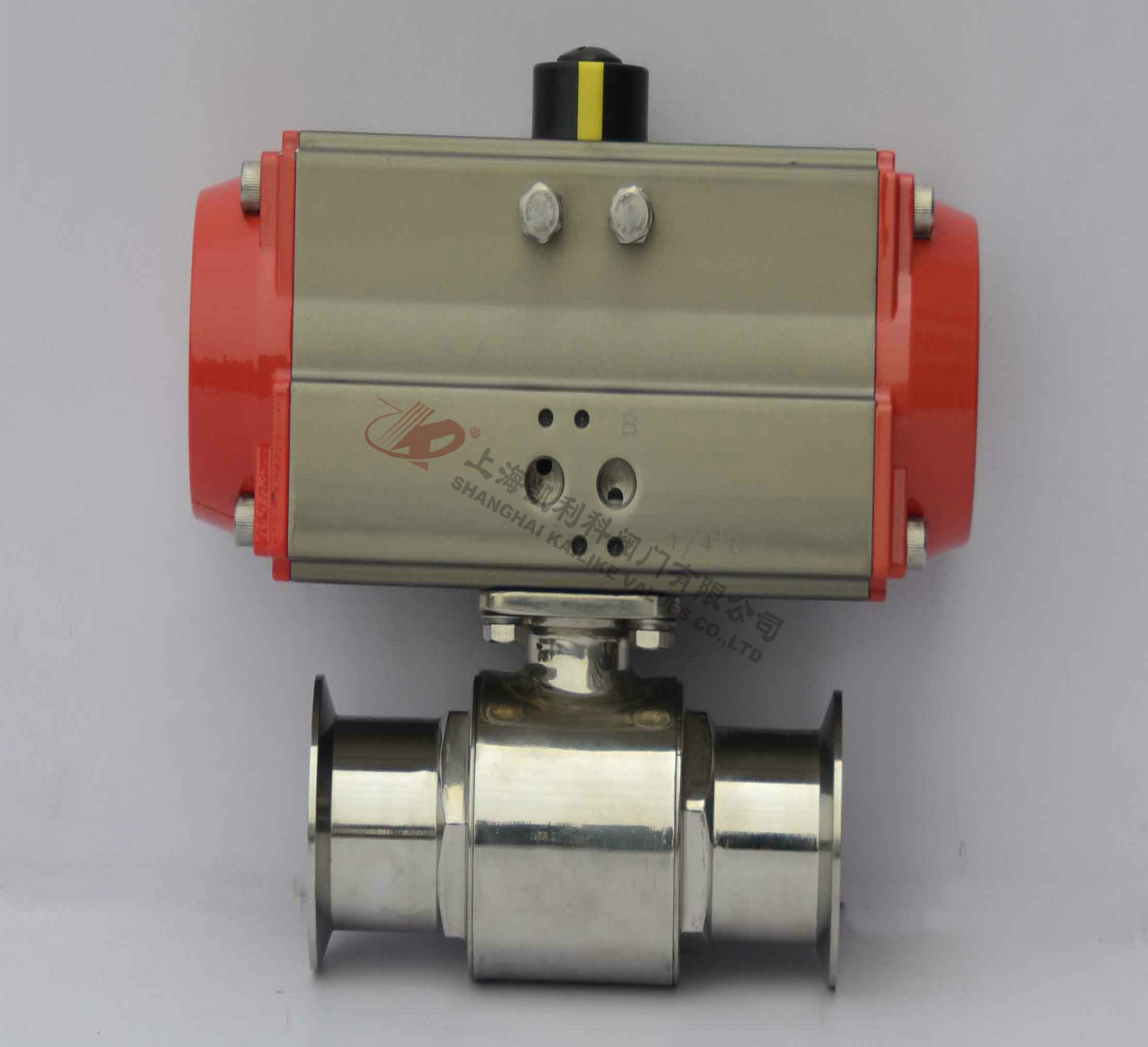

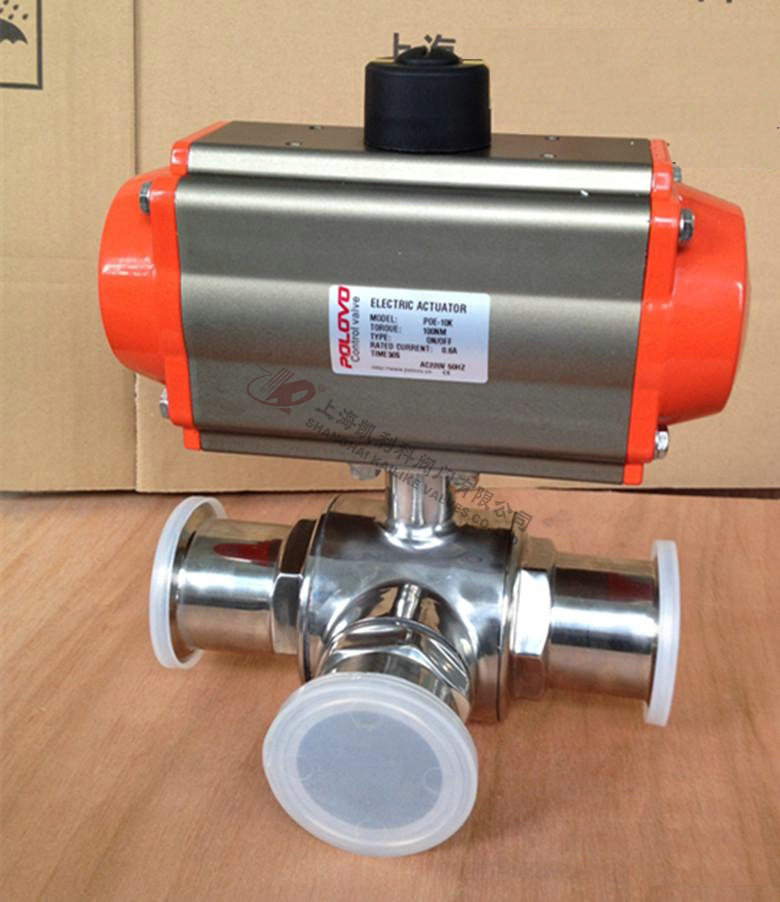

產品名稱：	衛生級氣動球閥	產品型號：	Q681F
公稱通徑：	DN15～DN100	結構形式：	球形
公稱壓力：	1.6Mpa～4.0Mpa	連接方式：	法蘭、卡箍（快裝）、螺紋、焊接
適用溫度：	≤150ºC	驅動方式：	手動、電動、氣動
閥體材質：	不銹鋼304/316/316L	制造標準：	國標GB、德國DIN、美國API、ANSI、ISO
適用介質：	食品、水、油、氣體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

Q681F衛生級氣動球閥采用SUS304、316、316L制作，高檔拋光設備處理，達到表面精密度要求,有快裝、法蘭、焊接、螺紋連接方式，廣泛用于食品、飲料、制藥、乳制品、啤酒以及精細化工?？梢詽M足食品、生物制藥領域各種介質的特殊要求，其光滑、無縫、自動排空手工藝流體通道還非常適用于蒸汽踏它就地清洗的需要，在制造加工過程中嚴格按FDA要求進行質量臨控，采用電腦三維設計，是為GMP要求而制造的。能夠滿足食品、生物制藥領域各種介質的特殊要求，其光滑、無縫、自動排空手工藝流體通道還非常適用于蒸汽其他

技術參數

金屬材質	與產品接觸的部件	304/304L/316/316L
	不與產品接觸的部件	304/304L/316/316L
	可提供EN 10204 3.1B證書書
密封材質	標配	EPDM/PTFE
	選配	FPM/PTFE，HNBR/PTFE，Silicone/PTFE
溫度	連續工作溫度	-20~+135℃(EPDM)
	滅菌溫度	150℃(max 20min)
壓力	工作壓力	0~5bar(standard)
	控制氣源壓力	5~8bar
表面處理	內表面處理	Ra≤0.8μm
	外表面處理	亞光
連接	連接標準	焊接端: DIN 11850 系列2
		焊接端: Inch管徑標準
	連接方式:焊接、快裝、螺紋\等常用連接方式

氣動執行器介紹

         采用新型GT系列或AT系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用AW型系列氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。

外形結構圖



主要外形尺寸

規格	d	D	L	A	H	執行器
Ø20	16	50.5	102	144	144	AT050
Ø25	21	50.5	117	144	149	AT050
Ø32	29	50.5	125	144	156	AT050
Ø40	35	50.5	140	163	180	AT063
Ø50	47	64	180	214	206	AT075
Ø65	59	77.5	200	214	212	AT075
Ø76	72	91	220	252	230	AT088
Ø89	80	106	235	252	235	AT088
Ø102	97	119	275	270	256	AT100

衛生級閥門系列

聲明：【Q681F衛生級氣動球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q681F衛生級氣動球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
