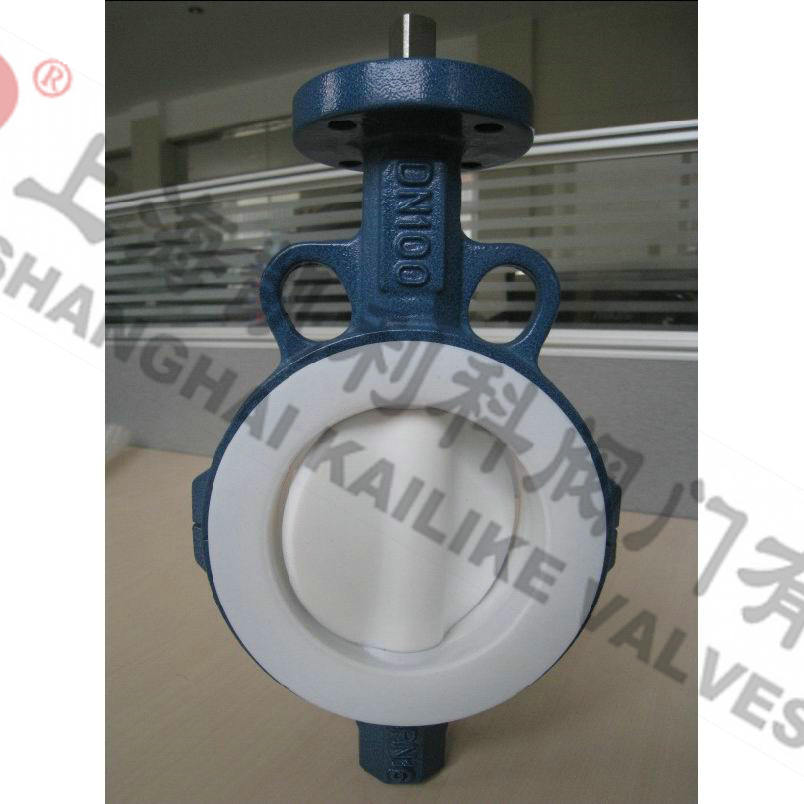

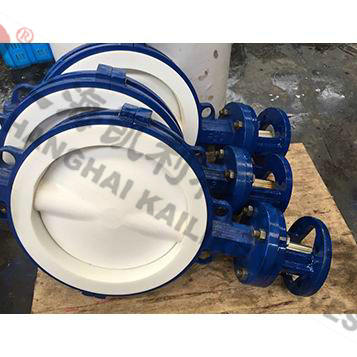

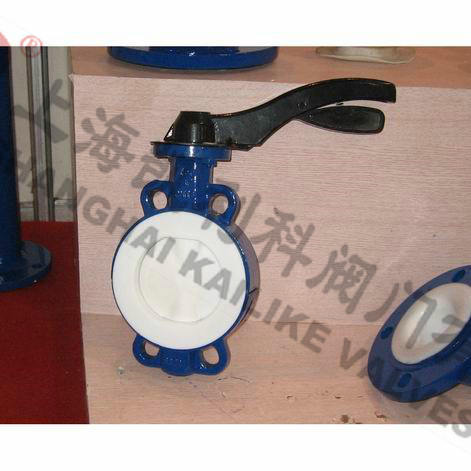

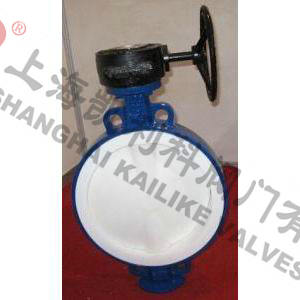

D371F46對夾襯氟蝶閥
D371F46對夾襯氟蝶閥廣泛用于防腐管道系統上。主要用以實現閥門的開啟、關閉與調節。全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里閥，具有耐腐蝕、無泄漏、壽命長等優點。 適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
|
產品名稱： |
對夾襯氟蝶閥 |
產品型號： |
D371F46 |
|
公稱通徑： |
DN40～DN1200 |
閥座密封： |
F4、F46 |
|
公稱壓力： |
1.0Mpa～1.6MPa |
連接方式： |
對夾式、法蘭式 |
|
適用溫度： |
-25ºC～+150ºC |
驅動方式： |
手動、蝸輪、電動、氣動 |
|
閥體材質： |
鑄鐵、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
強酸、堿、硫酸、王水腐蝕性液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
D371F46對夾襯氟蝶閥廣泛用于防腐管道系統上。主要用以實現閥門的開啟、關閉與調節。全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里閥，具有耐腐蝕、無泄漏、壽命長等優點。 適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
產品特點
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2、四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
a、軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
b、軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c、軸的徑向采用O型圈與金屬墊的組合；
d、閥座鑲在有彈性條的閥體的槽內；
3、采用可調彈性彈子定位。定位準確，結構簡單。
應用標準
|
設計標準 |
GB12238 |
|
結構長度 |
GB12221 |
|
法蘭標準 |
JB/T79-94 |
|
GB9113.1-26 |
|
檢驗試驗 |
GB/T13927 |
|
驅動方式 |
蝸輪、手動、電動、氣動 |
性能規范
|
零件名稱 |
材料 |
|
上下閥體 |
鑄鐵、鑄鋼、不銹鋼、襯F46、F4 |
|
閥座 |
鑄鋼 |
|
帶桿蝶板 |
鑄鋼、不銹鋼、襯F46、F4 |
|
填料 |
F4 |
|
襯墊 |
硅橡膠 |
|
蝸輪手柄 |
球墨鑄鐵 |
結構尺寸圖
主要外形連接尺寸1.0MPa
|
公稱通徑 |
標準值 |
參考值 |
|
DN (mm) |
NPS (inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D0 |
H |
W(kg) |
|
PN1.0(MPa) |
|
40 |
11/2 |
33 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
160 |
140 |
3 |
|
50 |
2 |
43 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
200 |
200 |
4 |
|
65 |
21/2 |
46 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
250 |
250 |
6 |
|
80 |
3 |
46 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
250 |
250 |
8 |
|
100 |
4 |
52 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
300 |
185 |
12 |
|
125 |
5 |
56 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
300 |
203 |
18 |
|
150 |
6 |
56 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
200 |
225 |
28 |
|
200 |
8 |
60 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
200 |
275 |
56 |
|
250 |
10 |
68 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
240 |
315 |
72 |
|
300 |
12 |
78 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
240 |
348 |
88 |
|
350 |
14 |
78 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
280 |
415 |
170 |
|
400 |
16 |
102 |
565 |
515 |
482 |
4 |
32 |
16-φ25 |
280 |
460 |
145 |
|
450 |
18 |
114 |
615 |
565 |
532 |
4 |
32 |
20-φ25 |
320 |
500 |
165 |
|
500 |
20 |
127 |
670 |
620 |
585 |
4 |
34 |
20-φ30 |
320 |
530 |
195 |
|
600 |
24 |
154 |
780 |
725 |
685 |
5 |
36 |
20-φ30 |
360 |
610 |
268 |
|
700 |
28 |
165 |
895 |
840 |
800 |
5 |
40 |
24-φ30 |
360 |
675 |
320 |
|
800 |
32 |
190 |
1010 |
950 |
905 |
5 |
44 |
24-φ30 |
360 |
805 |
395 |
|
900 |
36 |
203 |
1110 |
1050 |
1005 |
5 |
46 |
28-φ34 |
380 |
995 |
450 |
|
1000 |
40 |
216 |
1220 |
1160 |
1115 |
5 |
50 |
28-φ34 |
400 |
1170 |
680 |
|
1200 |
48 |
254 |
1450 |
1380 |
1325 |
5 |
56 |
32-φ41 |
400 |
1295 |
825 |
主要外形連接尺寸1.6MPa
|
公稱通徑 |
標準值 |
參考值 |
|
DN (mm) |
NPS (inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D0 |
H |
W(kg) |
|
PN1.6(MPa) |
|
40 |
11/2 |
33 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
200 |
145 |
4 |
|
50 |
2 |
43 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
200 |
150 |
5 |
|
65 |
21/2 |
46 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
250 |
160 |
7 |
|
80 |
3 |
46 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
250 |
170 |
10 |
|
100 |
4 |
52 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
300 |
185 |
14 |
|
125 |
5 |
56 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
300 |
210 |
22 |
|
150 |
6 |
56 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
200 |
230 |
32 |
|
200 |
8 |
60 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
240 |
285 |
66 |
|
250 |
10 |
68 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
240 |
325 |
80 |
|
300 |
12 |
78 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
280 |
360 |
94 |
|
350 |
14 |
78 |
520 |
470 |
435 |
4 |
38 |
16-φ25 |
280 |
430 |
125 |
|
400 |
16 |
102 |
580 |
525 |
485 |
4 |
40 |
16-φ30 |
320 |
475 |
150 |
|
450 |
18 |
114 |
640 |
585 |
545 |
4 |
44 |
20-φ30 |
320 |
525 |
172 |
|
500 |
20 |
127 |
705 |
650 |
608 |
4 |
46 |
20-φ34 |
320 |
565 |
225 |
|
600 |
24 |
154 |
840 |
770 |
718 |
5 |
54 |
24-φ41 |
360 |
620 |
290 |
|
700 |
28 |
165 |
910 |
840 |
788 |
5 |
54 |
24-φ41 |
360 |
686 |
268 |
|
800 |
32 |
190 |
1020 |
950 |
898 |
5 |
54 |
24-φ41 |
380 |
815 |
425 |
|
900 |
36 |
203 |
1120 |
1050 |
998 |
5 |
54 |
28-φ41 |
400 |
1010 |
495 |
|
1000 |
40 |
216 |
1255 |
1170 |
1110 |
5 |
60 |
28-φ48 |
400 |
1185 |
710 |
聲明：【D371F46對夾襯氟蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D371F46對夾襯氟蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
