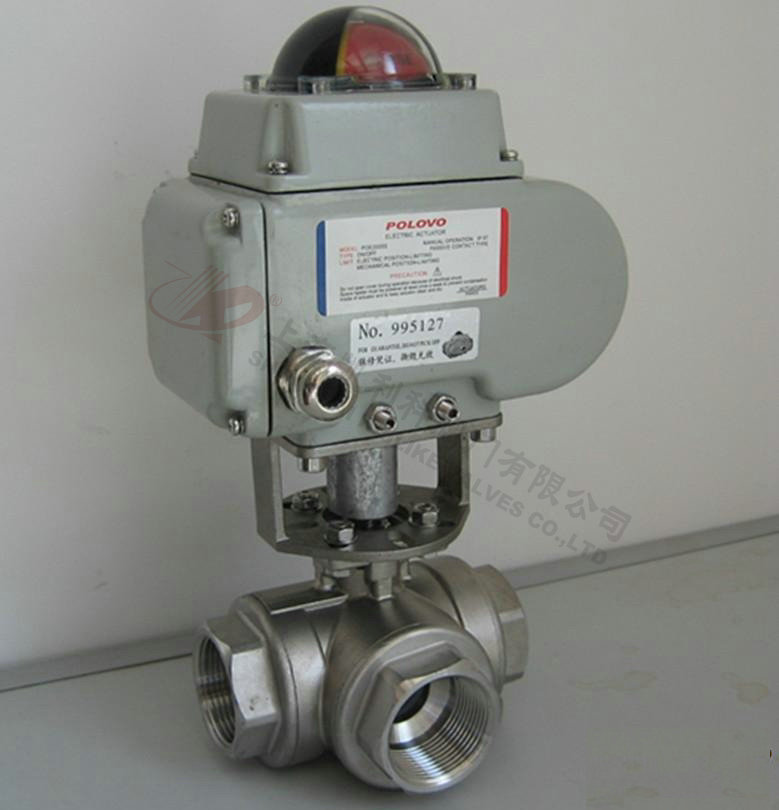

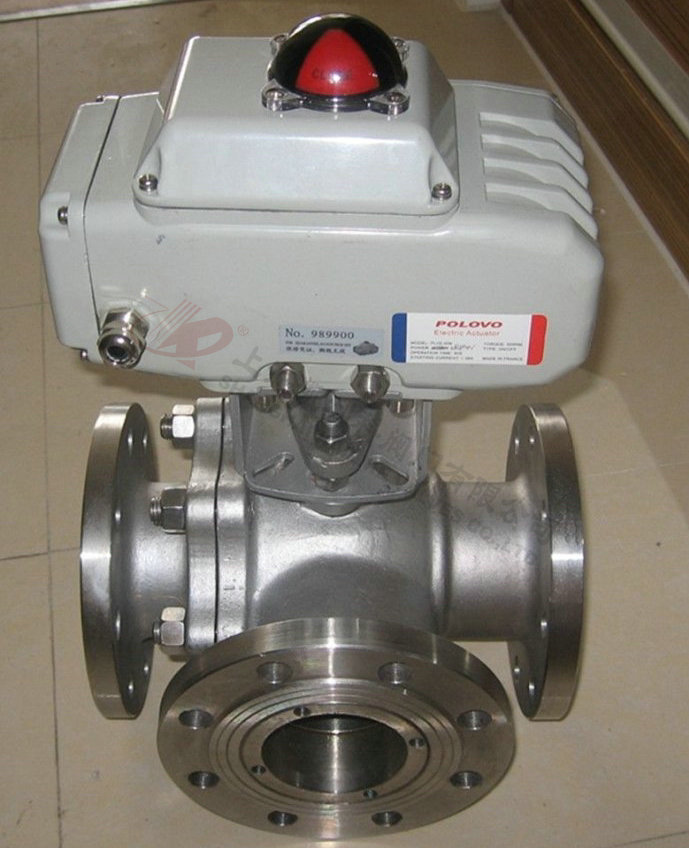

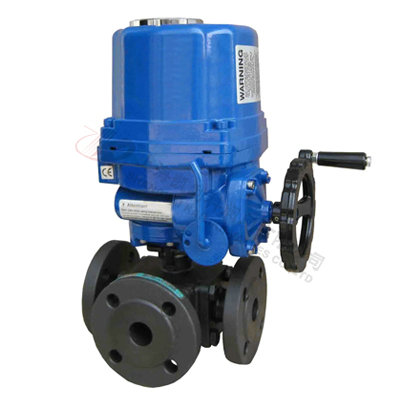

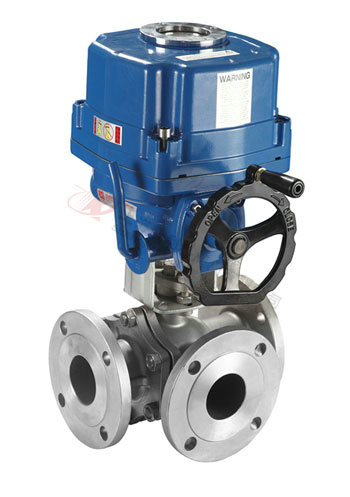

Q944F,Q945F電動三通球閥
Q944F/Q945F電動三通球閥是由角行程系列智能式執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，電動三通球閥具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。電動三通調節球閥廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。兩閥座密封電動三通球閥具有結構緊湊、外型美觀、密封性能好。
|
產品名稱： |
電動三通球閥 |
產品型號： |
Q944F/Q945F |
|
公稱通徑： |
DN15～DN300 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～6.4Mpa |
連接方式： |
法蘭、內螺紋 |
|
適用溫度： |
≤450ºC |
驅動方式： |
電動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣體、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Q944F/Q945F電動三通球閥是由角行程系列智能式執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，電動三通球閥具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。電動三通調節球閥廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。兩閥座密封電動三通球閥具有結構緊湊、外型美觀、密封性能好。電動三通球閥能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理。電動三通球閥不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。故稱之為電動三通換向球閥。
主要技術參數及性能
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
允許壓差(MPa) |
≤公稱壓力 |
|
動作范圍 |
0～90° |
|
閥體形式 |
二段分體式鑄造閥體 |
|
閥蓋形式 |
整體式 |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
|
連接方式 |
法蘭式、螺紋式(適用于1/2"～2") |
|
閥芯形式 |
三通球型閥芯 |
|
流量特性 |
近似快開特性 |
|
泄露量Q |
軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01% |
|
基本誤差 |
±1% |
|
回差 |
±1% |
|
死區 |
≤1% |
|
配置執行器型號 |
JOX、3810R、DZW、JHQ、PSQ電動執行機構 |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
執行器技術參數
|
執行器類別 |
引進型JO系列執行器參數 |
引進型3610R系列執行器參數 |
引進型JHQ系列執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
|
輸出力矩 |
50N·M～2000N·M |
50N·M～1500N·M |
50N·M～3000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可選 |
|
輸入信號 |
開關量、4～20mA模擬量 |
4～20mA模擬量信號 |
開關量、4～20mA模擬量信號 |
|
反饋信號 |
開關量、4～20mA模擬量 |
4～20mA模擬量信號 |
開關量、4～20mA模擬量信號 |
|
動作時間 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
過載保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
比例控制單元 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
AC可逆電機 |
鼠籠式異步電機 |
|
進線接口 |
PE1/2〞進線線鎖 |
2-PF 1/2〞進線線鎖 |
2個 PF 3/4” |
|
殼體材料 |
鋁合金 |
鋼，鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
|
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 |
|
適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次 |
主要零件材料
|
零件名稱 |
材料名稱 |
|
閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 |
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
控制方式
電動三通球閥分L型和T型，介質流通方向見下圖。L型電動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型電動三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，電動三通球閥一般采用三個閥座結構，亦可根據用戶要求采用四閥座結構。
T型流向示意圖
L型流向示意圖
外形尺寸圖
主要外形尺寸
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
550 |
/ |
/ |
|
L1 |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
/ |
/ |
|
H、A |
由于閥門密封選擇及溫度選擇不同，執行器尺寸需根據實際配置，該尺寸可咨詢精歐公司技術部。 |
PN1.6MPa法蘭連接尺寸
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
26 |
28 |
24 |
26 |
28 |
|
f |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
PN2.5MPa法蘭連接尺寸
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
360 |
425 |
485 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
274 |
330 |
389 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
26 |
28 |
34 |
38 |
42 |
|
f |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-26 |
12-30 |
16-30 |
聲明：【Q944F,Q945F電動三通球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q944F,Q945F電動三通球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
