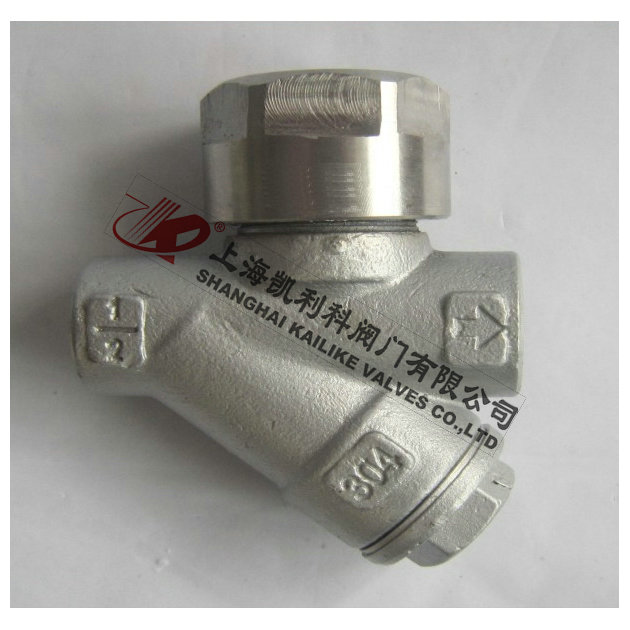

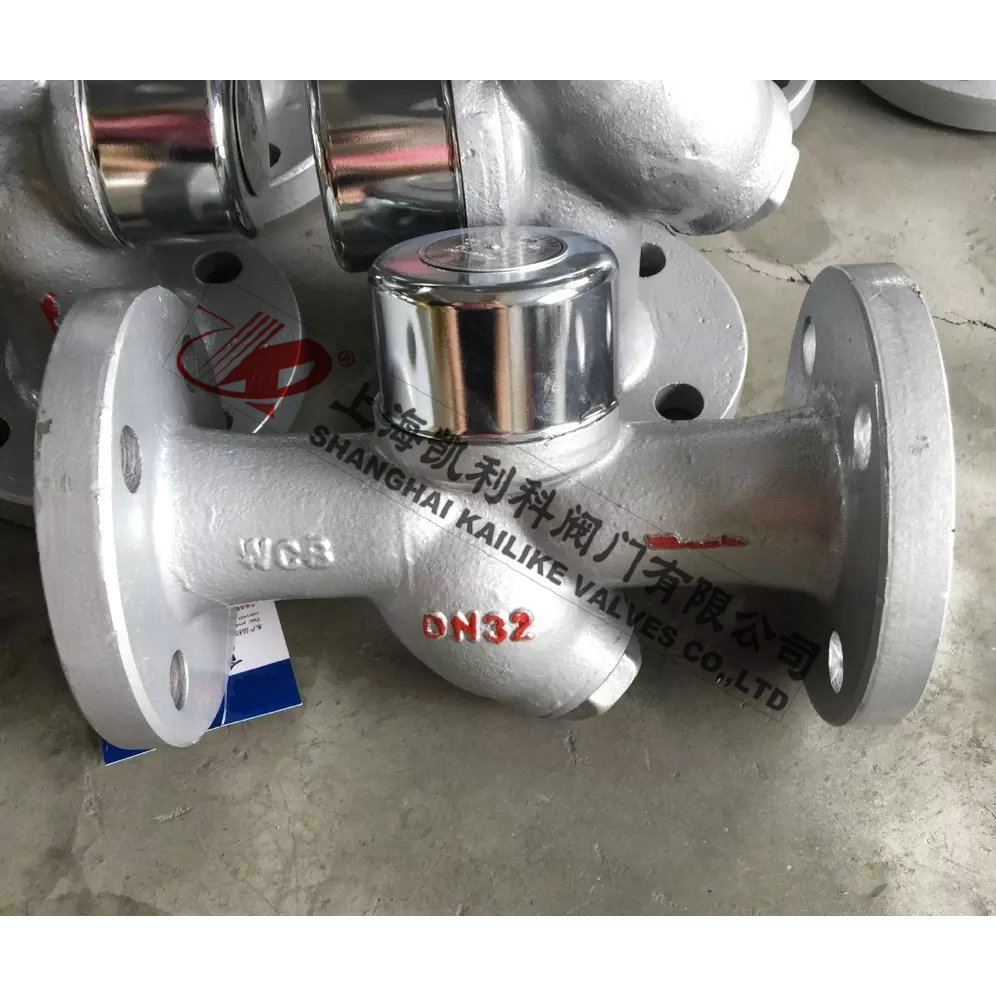

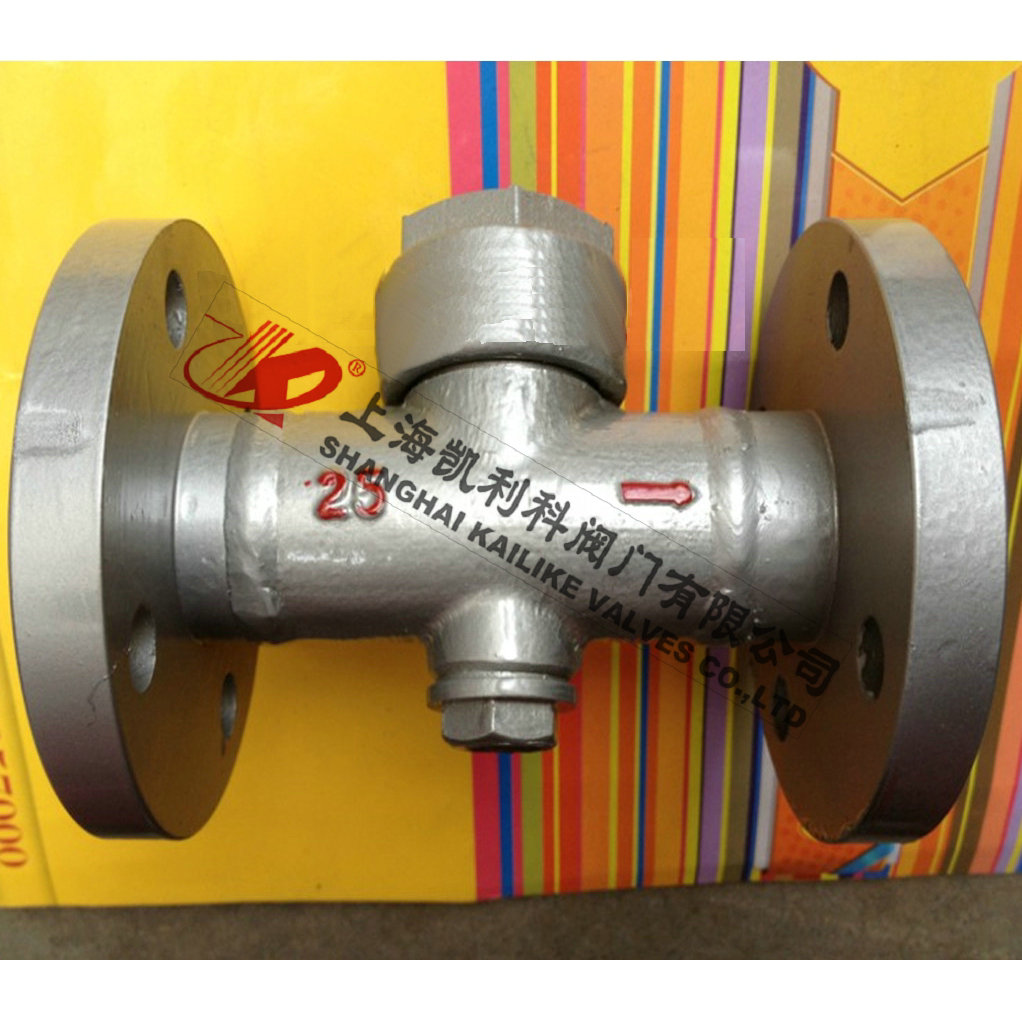

CS49H熱動力圓盤式蒸汽疏水閥（Y型）是利用熱動力學特性，當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。備有過濾器和排污。該閥動作靈敏可靠，排水量大。適用于高溫蒸汽主管線和過熱蒸汽管網的阻汽排水。
| 產品名稱： | 熱動力圓盤式蒸汽疏水閥（Y型） | 產品型號： | CS49H |
| 公稱通徑： | DN15～DN150 | 結構形式： | 熱動力式 |
| 公稱壓力： | 1.6MPa～2.5MPa～4.0MPa～6.4MPa | 連接方式： | 法蘭、內螺紋、承插焊 |
| 適用溫度： | -29ºC～+425ºC | 驅動方式： | 自動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、蒸汽等 | 生產廠家： | 上海凱利科閥門有限公司 |
| 序號 | 名稱 | 材料 |
| 1 | 閥體 | WCB、SS304 |
| 2 | 過濾網 | SS304 |
| 3 | 密封墊片 | PPL |
| 4 | 底蓋 | Q235、WCB、SS304 |
| 5 | 密封墊片 | PPL |
| 6 | 閥座 | SS304 |
| 7 | 密封墊片 | PPL |
| 8 | 閥片 | SS304 |
| 9 | 閥蓋 | Q235、WCB、SS304 |
| 10 | 防護蓋 | Q235、WCB、SS304 |
| 型號 | 口徑DN | L | H | h | W |
|
CS49H-16C Y型 CS49H-25C Y型 CS49H-40C Y型 CS49H-64C Y型 |
15 | 150 | 110 | 50 | 53 |
| 20 | 150 | 110 | 50 | 53 | |
| 25 | 160 | 110 | 50 | 53 | |
| 32 | 230 | 148 | 70 | 68 | |
| 40 | 230 | 148 | 70 | 68 | |
| 50 | 230 | 158 | 77 | 77 |
| 型號 | 口徑DN | L | H | h | W |
|
CS69H、CS19H-16C Y型 CS69H、CS19H-25C Y型 CS69H、CS19H-40C Y型 CS69H、CS19H-64C Y型 |
15 | 90 | 110 | 50 | 53 |
| 20 | 90 | 112 | 52 | 53 | |
| 25 | 90 | 118 | 56 | 53 | |
| 32 | 130 | 160 | 81 | 77 | |
| 40 | 130 | 160 | 81 | 77 | |
| 50 | 150 | 195 | 95 | 80 |
聲明：【CS49H熱動力圓盤式蒸汽疏水閥（Y型）】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的CS49H熱動力圓盤式蒸汽疏水閥（Y型）產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
