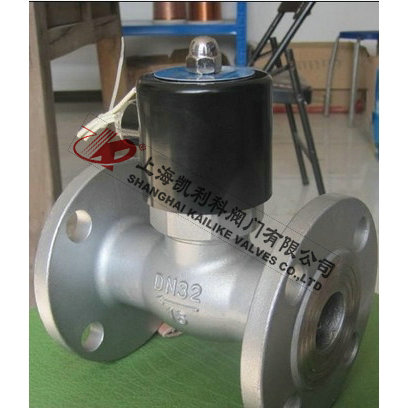

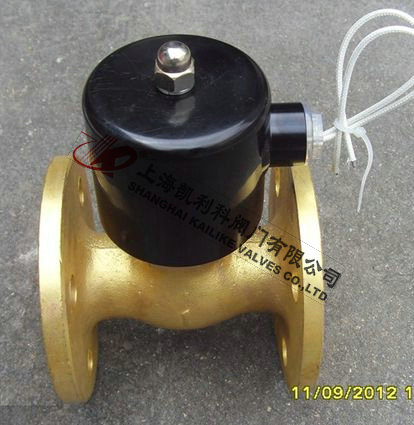

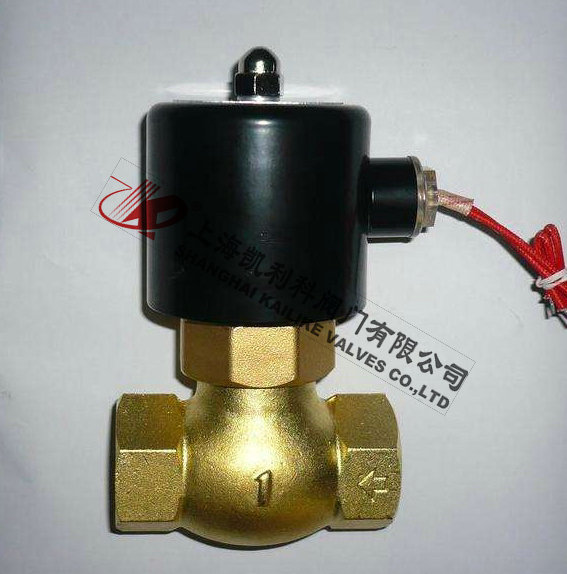

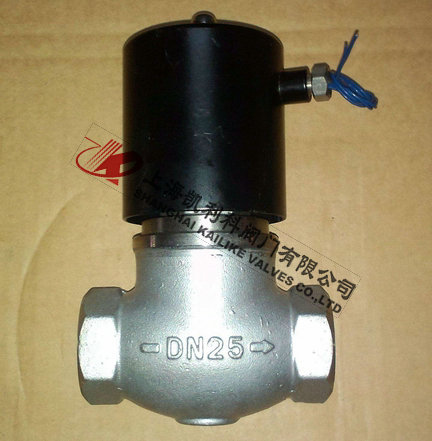

產品名稱：	不銹鋼通用電磁閥	產品型號：	ZCL
公稱通徑：	DN15～DN50	結構形式：	活塞式、直動式、先導式、分布直動式
真空負壓：	1.0MPa～1.6MPa	連接方式：	法蘭、螺紋
適用溫度：	-15ºC～+60ºC	驅動方式：	電磁動
閥體材質：	黃銅、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣等	生產廠家：	上海凱利科閥門有限公司

產品說明

ZCL不銹鋼通用電磁閥適用于無壓差或低壓力系統,如壓力低于1.6MPa,溫度不高于180℃各種混合介質管路, 如造紙、印染、服裝設備、暖通空調、電鍍涂裝、干燥設備、機械設備及空氣處理等行業，是自動化控制工程、項目改造及設備配套的首選產品。
重新設計,采用球面過度,小阻力提高流通能力
1.集直動式開閥和先導式開閥兩位一體的反沖式特殊結構
2.零壓力亦能打開主閥，低壓差流量大，適用范圍廣
3.不同的使用介質,采用針對性的密封, 更加提高電磁閥合理性
4.閥塞采用一次成型工藝,更加提高電磁閥的壽命和可靠性
5.采用精鑄銅體,外觀精巧美觀

結構特點

①集直動式開閥和先異式開閥兩位一體的反沖式特殊結構；
②無壓力亦能打開主閥，低壓差流量大，適用范圍廣；
③采用聚四氟乙烯密封，耐溫性能好；
④零壓差能可靠動作；電磁分步直接活塞式操作結構
⑤型式：常閉式。

技術參數

參數/型號	ZCL-1		ZCL-2		ZCL-1Y		ZCL-2Y
工作壓力(Mpa)	0～0.8
介質種類	空氣		蒸汽		水油		熱水
介質溫度(℃)	≤60		≤180		≤60		≤180
電源電壓	AC220V、DC24V其余規格可特殊訂貨
流量系數(Kv)	按JB/T7352-94
功率(W)	≤50
環境溫度(℃)	-40～+60
公稱通徑	15	20		25	32	40		50

外形結構圖

主要外形尺寸

通徑 DN	內螺紋	內螺紋連接		法蘭連接
		外形尺寸		外形尺寸
	G	L	H	L	H
15	1/2	89	168	101	185
20	3/4	101	195	105	210
25	1	101	195	107	219
32	11/4	112	206	122	240
40	11/2	127	225	146	248
50	2	127	225	150	225



聲明：【ZCL不銹鋼通用電磁閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZCL不銹鋼通用電磁閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
