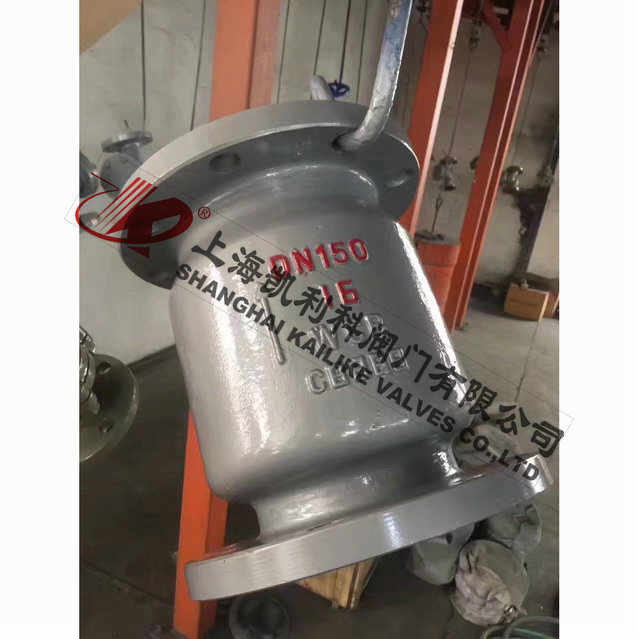

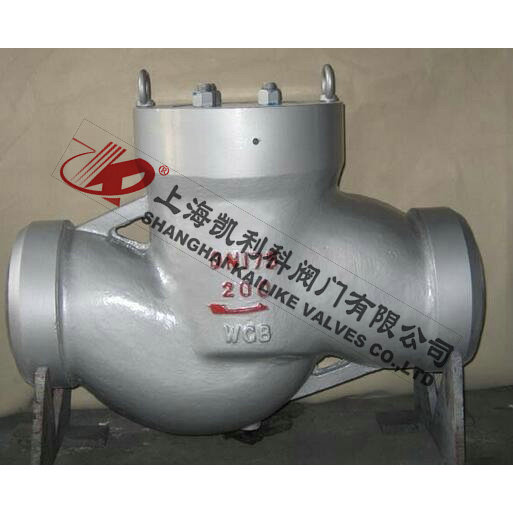

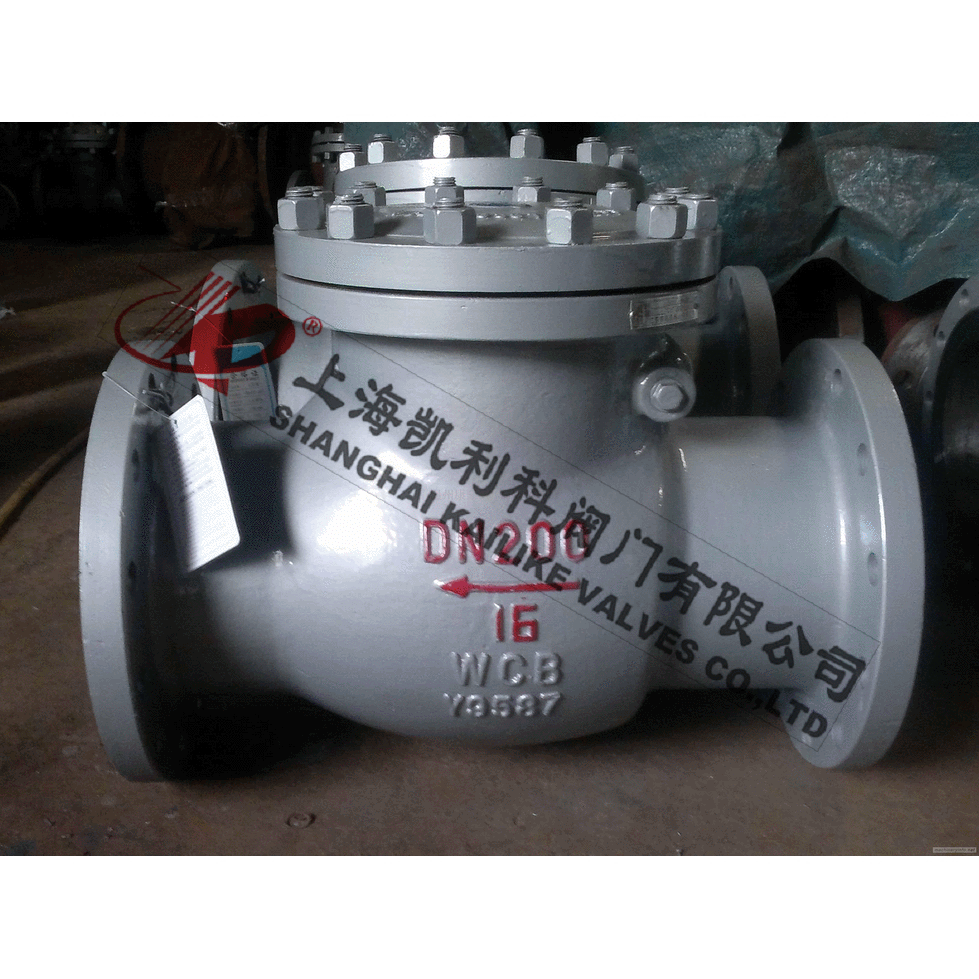

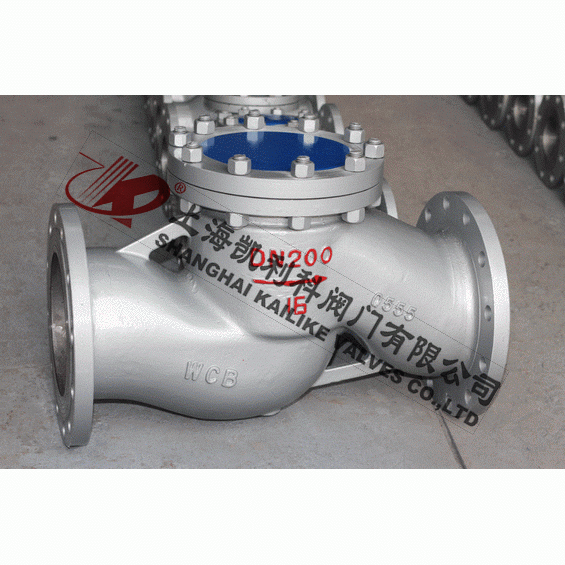

H44H,H44W鑄鋼旋啟式止回閥
H44H、H44W鑄鋼旋啟式止回閥用于壓力 1.6~25MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放，適用介質為水、油品、蒸汽、酸性介質等。廣泛應用在石油、化工、制藥、化肥、電力行業、低溫等各種工況的管路上。
|
產品名稱： |
鑄鋼旋啟式止回閥 |
產品型號： |
H44H、H44W |
|
公稱通徑： |
DN50～DN600 |
結構形式： |
旋啟式 |
|
公稱壓力： |
1.6MPa～6.4MPa |
連接方式： |
焊接、法蘭 |
|
適用溫度： |
-29ºC～+550ºC |
驅動方式： |
介質推動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
H44H、H44W鑄鋼旋啟式止回閥用于壓力 1.6~25MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放，適用介質為水、油品、蒸汽、酸性介質等。廣泛應用在石油、化工、制藥、化肥、電力行業、低溫等各種工況的管路上。
結構特點
1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。
應用規范
|
設計與制造 |
GB/T12235 |
|
連接端尺寸 |
結構長度 |
GB/T12221 |
|
法蘭尺寸 |
JB/T79 |
|
檢驗與試驗 |
JB/T9092 |
|
材料 |
碳鋼 |
GB/T12229 |
|
不銹鋼 |
GB/T12230 |
|
合金鋼 |
Q/ZB66 |
|
標志 |
GB/T12220 |
|
供貨 |
JB/T7928 |
主要零件材料
|
閥體 |
閥蓋 |
閥瓣 |
閥座 |
適用介質 |
適用溫度
(≤℃) |
|
WCB |
WCB+D507Mo |
WCB+D577 |
水、油品、蒸汽 |
425 |
|
ZG1Cr18Ni9Ti |
0Cr18Ni9+
Stellite12 |
0Cr18Ni9+
Stellite6 |
銷酸類 |
200 |
|
ZG1Cr18Ni2Mo2Ti |
CF8M+Stellite12 |
ZG1Cr18Ni2Mo2Ti |
磷酸、醋酸類、混酸 |
200 |
|
ZG00Cr17Ni14Mo2 |
CF3M+Stellite12 |
CF3M+Stellite6 |
尿素、甲銨液、磷酸 |
200 |
|
ZG1Cr5Mo |
ZG1Cr5Mo+
Stellite12 |
ZG1Cr5Mo+
Stellite6 |
水、油品、蒸汽 |
550 |
外形結構圖
主要外形尺寸1.6MPa
|
公稱通徑DN |
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
WT(Kg) |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-Φ18 |
135 |
21 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-Φ18 |
142 |
28 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-Φ18 |
165 |
38 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-Φ18 |
180 |
58 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-Φ18 |
210 |
92 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-Φ23 |
233 |
130 |
|
200 |
500 |
335 |
295 |
265 |
26 |
12-Φ23 |
304 |
210 |
|
250 |
550 |
405 |
355 |
320 |
30 |
12-Φ25 |
348 |
294 |
|
300 |
650 |
460 |
410 |
375 |
30 |
12-Φ25 |
390 |
367 |
|
350 |
750 |
520 |
470 |
435 |
34 |
16-Φ25 |
430 |
410 |
|
400 |
850 |
580 |
525 |
485 |
36 |
16-Φ30 |
468 |
461 |
|
450 |
950 |
640 |
585 |
545 |
40 |
20-Φ30 |
523 |
570 |
|
500 |
1025 |
705 |
650 |
608 |
44 |
20-Φ34 |
525 |
850 |
主要外形尺寸2.5MPa
|
公稱通徑DN |
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
WT(Kg) |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-Φ18 |
160 |
22 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-Φ18 |
175 |
29 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-Φ18 |
185 |
38 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-Φ23 |
220 |
61 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-Φ25 |
248 |
96 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-Φ25 |
276 |
132 |
|
200 |
550 |
360 |
310 |
278 |
34 |
12-Φ25 |
350 |
213 |
|
250 |
650 |
425 |
370 |
332 |
36 |
12-Φ30 |
410 |
297 |
|
300 |
750 |
485 |
430 |
390 |
40 |
16-Φ30 |
430 |
372 |
|
350 |
850 |
550 |
490 |
448 |
44 |
16-Φ34 |
518 |
415 |
|
400 |
950 |
610 |
550 |
505 |
48 |
16-Φ34 |
560 |
480 |
|
450 |
1025 |
660 |
600 |
555 |
50 |
20-Φ34 |
582 |
610 |
|
500 |
1150 |
730 |
660 |
610 |
52 |
20-Φ41 |
618 |
920 |
主要外形尺寸4.0MPa
|
公稱通徑DN |
L |
D |
D1 |
D2 |
D6 |
b |
f |
f2 |
Z-Φd |
H |
WT(Kg) |
|
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-Φ18 |
169 |
22 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8-Φ18 |
173 |
20 |
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8-Φ18 |
185 |
38 |
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4.5 |
8-Φ23 |
220 |
61 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4.5 |
8-Φ25 |
248 |
96 |
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4.5 |
8-Φ25 |
270 |
132 |
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
3 |
4.5 |
12-Φ30 |
342 |
213 |
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
3 |
4.5 |
12-Φ34 |
401 |
297 |
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
4 |
4.5 |
16-Φ34 |
423 |
372 |
|
350 |
850 |
570 |
510 |
465 |
422 |
52 |
4 |
5 |
16-Φ34 |
455 |
415 |
|
400 |
950 |
655 |
585 |
535 |
474 |
58 |
4 |
5 |
16-Φ41 |
510 |
480 |
主要外形尺寸6.4MPa
|
公稱通徑DN |
L |
D |
D1 |
D2 |
D6 |
b |
f |
f2 |
Z-Φd |
H |
WT(Kg) |
|
50 |
300 |
175 |
135 |
105 |
88 |
26 |
3 |
4 |
4-Φ23 |
177 |
27 |
|
65 |
340 |
200 |
160 |
130 |
110 |
28 |
3 |
4 |
8-Φ23 |
197 |
37 |
|
80 |
380 |
210 |
170 |
140 |
121 |
30 |
3 |
4 |
8-Φ23 |
212 |
57 |
|
100 |
430 |
250 |
200 |
168 |
150 |
32 |
3 |
4.5 |
8-Φ25 |
248 |
89 |
|
125 |
500 |
295 |
240 |
202 |
176 |
36 |
3 |
4.5 |
8-Φ30 |
296 |
135 |
|
150 |
550 |
340 |
280 |
240 |
204 |
38 |
3 |
4.5 |
8-Φ34 |
330 |
184 |
|
200 |
650 |
405 |
345 |
300 |
260 |
44 |
3 |
4.5 |
12-Φ34 |
385 |
266 |
|
250 |
775 |
470 |
400 |
352 |
313 |
48 |
3 |
4.5 |
12-Φ41 |
445 |
396 |
|
300 |
900 |
530 |
460 |
412 |
364 |
54 |
4 |
4.5 |
16-Φ41 |
474 |
643 |
|
350 |
1025 |
595 |
525 |
475 |
422 |
60 |
4 |
5 |
16-Φ41 |
514 |
815 |
|
400 |
1150 |
670 |
585 |
525 |
474 |
66 |
4 |
5 |
16-Φ48 |
616 |
1234 |
聲明：【H44H,H44W鑄鋼旋啟式止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H44H,H44W鑄鋼旋啟式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
