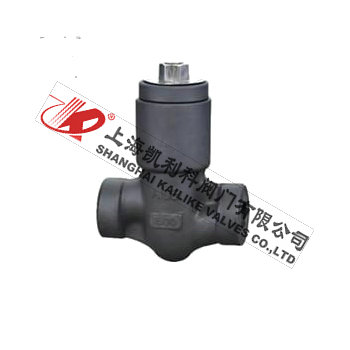

H61Y,H64Y高壓自密封止回閥
H61Y、H64Y高壓自密封止回閥采用壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。內腔壓力越高密封性能越好。閥瓣和閥座的密封面采用硬質合金堆焊而成，具有耐高溫沖刷，耐磨損等特點，是用于高溫高壓蒸汽、油品等介質的理想閥門。
|
產品名稱： |
高壓自密封止回閥 |
產品型號： |
H61Y、H64Y |
|
公稱通徑： |
DN15～DN50 |
結構形式： |
升降式、旋啟式 |
|
公稱壓力： |
1.6MPa～42.0MPa 150LB-2500LB |
連接方式： |
承插焊、內螺紋、法蘭 |
|
適用溫度： |
-29ºC～+550ºC |
驅動方式： |
介質推動 |
|
閥體材質： |
鍛鋼A105、A182、F22、304、316、316L |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣體、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
H61Y、H64Y高壓自密封止回閥采用壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。內腔壓力越高密封性能越好。閥瓣和閥座的密封面采用硬質合金堆焊而成，具有耐高溫沖刷，耐磨損等特點，是用于高溫高壓蒸汽、油品等介質的理想閥門。
設計結構和特征
符合API602，MSS-SP-118(可采用標準)和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-SP-25
采用以下結構
全徑或縮徑
結構長度按ANSI B16.5 F16.5
法蘭自緊式閥蓋
明桿支架型
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺式連接，全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋。
標準材質明細表900LB～2500LB（升降式自密封）
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
|
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
閥瓣 |
A276 420 |
A276304 |
A276304(L) |
A276316(L) |
|
3 |
密封螺母 |
A105+STL |
F22+STL |
A182 F304(L) |
F316(L) |
|
4 |
密封圈 |
A276 304L |
A276 304L |
A182F304(L) |
A276 316L |
|
5 |
固定螺母 |
A1942H |
A1944 |
A1948 |
A194 8M |
|
6 |
提升螺栓 |
A1942H |
A1944 |
A1948 |
A194 8M |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
外形結構圖
主要外形尺寸900LB～2500LB（升降式自密封）
|
NPS |
1/2" |
3/4" |
1" |
1/4" |
11/2" |
2" |
|
L |
900LB～1500LB |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500LB |
186 |
186 |
186 |
232 |
232 |
279 |
|
H |
117 |
117 |
117 |
152 |
152 |
195 |
|
重量 |
900LB～1500LB |
7.5 |
7.0 |
6.8 |
18.5 |
18.1 |
20.3 |
|
2500LB |
9.0 |
7.6 |
8.4 |
19.5 |
20.1 |
21.8 |
外形結構圖
主要外形尺寸900LB～2500LB（升降式自密封）
|
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
(PRJ) L |
900Lb-1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
2500Lb |
264 |
273 |
308 |
349 |
384 |
451 |
|
H |
900Lb-1500Lb |
117 |
117 |
117 |
152 |
152 |
195 |
|
2500Lb |
117 |
117 |
117 |
152 |
152 |
195 |
|
重量 |
900Lb-1500Lb |
10.5 |
11.9 |
13.9 |
19.9 |
26.9 |
32.5 |
|
2500Lb |
12.6 |
14.9 |
16.5 |
24.8 |
30.0 |
35.0 |
標準材質明細表900LB～2500LB（旋啟式自密封）
|
序號 |
零件名稱 |
CSTOASTM |
ASTOASTM |
SSTOASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
|
1 |
閥座 |
A276410 |
A276304 |
A276304(L) |
A276316(L) |
|
2 |
銷釘 |
A276420 |
A182F304 |
A182F316 |
|
3 |
密封圈 |
A276304L |
A276316L |
|
4 |
密封螺母 |
A105 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
5 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
6 |
閥蓋 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
7 |
提升螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
8 |
四開環 |
A276420 |
A182F304 |
A182F316 |
|
9 |
吊橋 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
10 |
搖桿 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
11 |
閥瓣 |
A276410 |
F304 |
A182F304(L) |
F316(L) |
|
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
外形結構圖
主要外形尺寸900LB～2500LB（旋啟式自密封）
|
NPS |
1/2” |
3/4” |
1” |
11/4" |
11/2" |
2" |
|
L |
900LB～1500LB |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500lb |
186 |
186 |
186 |
232 |
232 |
279 |
|
H |
117 |
117 |
117 |
152 |
152 |
195 |
|
重量 |
900LB～1500LB |
8.2 |
7.8 |
7.7 |
19.8 |
19.2 |
21.3 |
|
2500lb |
10.0 |
9.6 |
9.4 |
21.5 |
|
|
聲明：【H61Y,H64Y高壓自密封止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H61Y,H64Y高壓自密封止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
