J94W/H卡套角式截止閥密封性良好，一般用于較小流量，適用于較高壓力的氣體或液體（如蒸汽、油品）介質的密封。使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。廣泛用于石油、化工、電廠、冶金等行業。
| 產品名稱： | 卡套角式截止閥 | 產品型號： | J94W/H |
| 公稱通徑： | DN3～DN25 | 結構形式： | 截止式 |
| 公稱壓力： | 16.0MPa～32.0MPa | 連接方式： | 卡套 |
| 適用溫度： | -29ºC～+550ºC | 驅動方式： | 手輪 |
| 閥體材質： | WCB、鑄鋼、碳鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體、液體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 序號 | 零件名稱 | 材質 |
| 1 | 連接螺母 | 20# 、A105、 SS304 、SS304L 、SS316 、SS316L |
| 2 | 卡套 | 20# 、A105 、SS304 、SS304L 、SS316 S、S316L |
| 3 | 閥體 | 20# 、A105 、SS304 、SS304L 、SS316 、SS316L |
| 4 | 填料墊 | PTFE 、柔性石墨/金屬盤根 |
| 5 | 填料 | PTFE 、柔性石墨 |
| 6 | 填料壓蓋 | 20# 、A105 、SS304 S、S304L 、SS316 、SS316L |
| 7 | 鎖緊螺母 | 20# 、A105 、SS304 、SS304L 、SS316 、SS316L |
| 8 | 閥桿 | 20# 、A105 、SS304 、SS304L 、SS316 、SS316L |
| 9 | 手輪 | 20# 、A105 、SS304 、SS304L 、SS316 、SS316L |
| 10 | 帶帽螺母 | 20# 、A105 、SS304 、SS304L 、SS316 、SS316L |
| 型號 | 公稱壓力(MPa) | 試驗壓力(MPa) | 工作壓力 (MPa) | 工作溫度 (℃) | 適用介質 | ||
| 殼體 (MPa) | 密封 (液) | 密封 (氣) | |||||
| J94W-160P-DN3 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540℃ | 液化石油氣水、酸、蒸汽、油品等 |
| J94W-320P-DN6 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425℃ | |

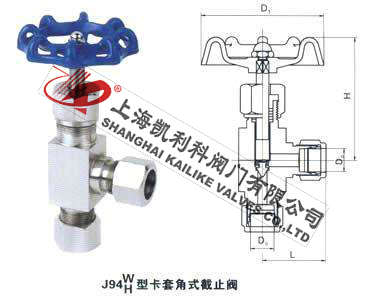

| ITEM NO. | D | L | H | D0 |
| J94W/H-1 | 8 | 38 | 92 | 70 |
| J94W/H-2 | 10 | 38 | 92 | 70 |
| J94W/H-3 | 12 | 39 | 92 | 70 |
| J94W/H-4 | 14 | 40 | 94 | 70 |
| J94W/H-5 | 18 | 42 | 100 | 80 |
聲明：【J94W,J94H卡套角式截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J94W,J94H卡套角式截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
