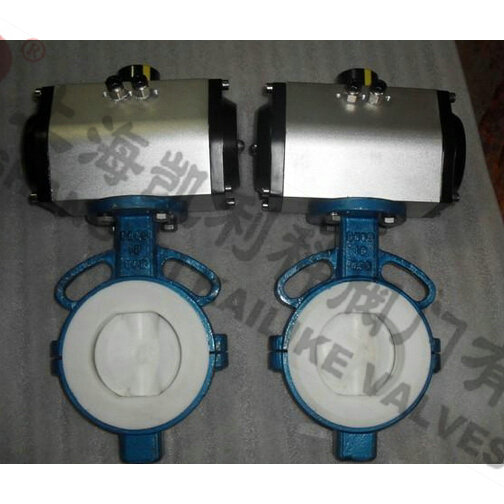

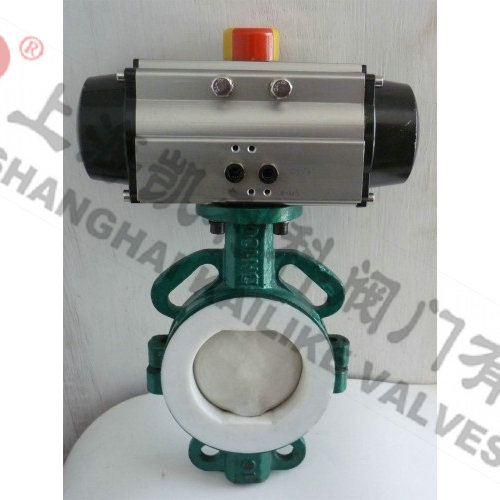

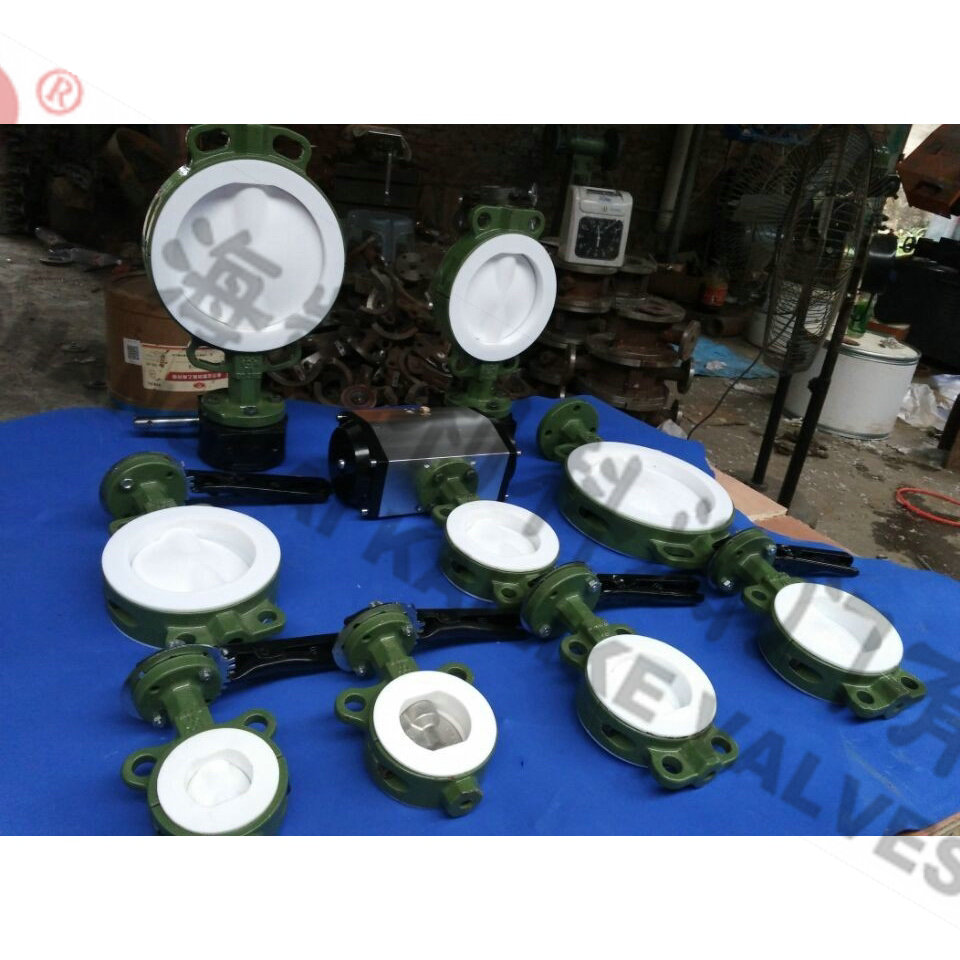

D671F46氣動襯氟對夾蝶閥
D671F46氣動襯氟對夾蝶閥廣泛用于防腐管道系統上。主要用以實現閥門的開啟、關閉與調節。全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里閥，具有耐腐蝕、無泄漏、壽命長等優點。 適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
|
產品名稱： |
氣動襯氟對夾蝶閥 |
產品型號： |
D671F46 |
|
公稱通徑： |
DN40～DN1200 |
閥座密封： |
F4、F46 |
|
公稱壓力： |
1.0Mpa～1.6MPa |
連接方式： |
對夾式、法蘭式 |
|
適用溫度： |
-25ºC～+150ºC |
驅動方式： |
手動、蝸輪、電動、氣動 |
|
閥體材質： |
鑄鐵、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
強酸、堿、硫酸、王水腐蝕性液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
D671F46氣動襯氟對夾蝶閥廣泛用于防腐管道系統上。主要用以實現閥門的開啟、關閉與調節。全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里閥，具有耐腐蝕、無泄漏、壽命長等優點。 適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
產品特點
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2、四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
a、軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
b、軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c、軸的徑向采用O型圈與金屬墊的組合；
d、閥座鑲在有彈性條的閥體的槽內；
3、采用可調彈性彈子定位。定位準確，結構簡單。
應用標準
|
設計標準 |
GB12238 |
|
結構長度 |
GB12221 |
|
法蘭標準 |
JB/T79-94 |
|
GB9113.1-26 |
|
檢驗試驗 |
GB/T13927 |
|
驅動方式 |
蝸輪、手動、電動、氣動 |
性能規范
|
零件名稱 |
材料 |
|
上下閥體 |
鑄鐵、鑄鋼、不銹鋼、襯F46、F4 |
|
閥座 |
鑄鋼 |
|
帶桿蝶板 |
鑄鋼、不銹鋼、襯F46、F4 |
|
填料 |
F4 |
|
襯墊 |
硅橡膠 |
|
蝸輪手柄 |
球墨鑄鐵 |
外形結構圖
主要外形尺寸
|
公稱通經(DN) |
主要尺寸 |
法蘭尺寸 |
|
L |
L1 |
H |
H1 |
A |
1.0MPa |
1.6MPa |
|
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
|
50 |
108 |
43 |
63 |
315 |
180 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
|
65 |
112 |
46 |
70 |
330 |
180 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
|
80 |
114 |
46 |
83 |
390 |
245 |
200 |
160 |
4-18 |
200 |
160 |
8-18 |
|
100 |
127 |
52 |
105 |
431 |
240 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
|
125 |
140 |
56 |
115 |
455 |
240 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
|
150 |
140 |
56 |
137 |
626 |
350 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
|
200 |
152 |
60 |
164 |
720 |
350 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
|
250 |
165 |
68 |
206 |
800 |
550 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
|
300 |
178 |
78 |
230 |
860 |
600 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
|
350 |
190 |
78 |
248 |
883 |
600 |
505 |
460 |
16-22 |
520 |
470 |
12-26 |
|
400 |
216 |
102 |
289 |
972 |
600 |
565 |
515 |
16-26 |
580 |
525 |
16-26 |
|
450 |
222 |
114 |
320 |
1043 |
750 |
615 |
565 |
20-26 |
640 |
585 |
16-30 |
|
500 |
229 |
127 |
342 |
1098 |
750 |
670 |
620 |
20-26 |
715 |
650 |
20-30 |
|
600 |
267 |
154 |
413 |
1236 |
750 |
780 |
725 |
20-30 |
840 |
770 |
20-33 |
|
700 |
430 |
165 |
478 |
1431 |
750 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
|
800 |
470 |
190 |
525 |
1488 |
750 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
|
900 |
510 |
203 |
585 |
1615 |
1250 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
|
1000 |
550 |
216 |
640 |
1765 |
1500 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
|
1200 |
630 |
254 |
755 |
1976 |
1500 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |
聲明：【D671F46氣動襯氟對夾蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D671F46氣動襯氟對夾蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
